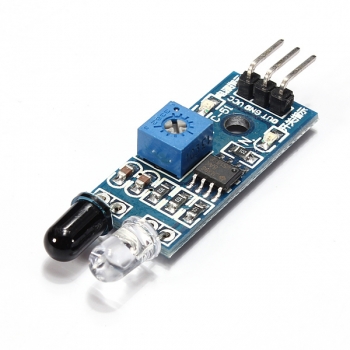

Obstacle Infrared Reflection fotoelektrische Steuervermeidung Sensor Module
Eigenschaften:
Modulbeschreibung:
Das Sensormodul Licht ist anpassbar an die Umwelt, sondern weist ein Paar von Infrarot Sende und Empfangsröhre Rohr Infrarot emittieren eine bestimmte Frequenz, bei der Erfassungsrichtung treffen mit Hindernissen (Reflexionsfläche) reflektiert Infrarotempfangsröhre nach der Komparatorschaltung Verarbeitung, grüne Anzeige leuchtet auf, gleichzeitig die Signalausgabeschnittstelle, um digitale Ausgangssignal (ein Niedrigpegelsignal), kann durch die Potentiometerknopf sein Einstellung der Tastweite, effektive Entfernungsbereich 2 ~ 30cm, Arbeitsspannung 3.3 V bis 5V.Der Sensor Erfassungsbereich kann durch das Potentiometer sein, sich anzupassen und haben kleine Störungen, leicht zu montieren, einfach zu bedienen, etc, kann weit in Roboter Hindernisvermeidung, Hindernisvermeidung Auto, Zeilenzahl, und schwarze und weiße Linie Verfolgung und so verwendet werden, bei vielen Gelegenheiten.
Modul Parameter:

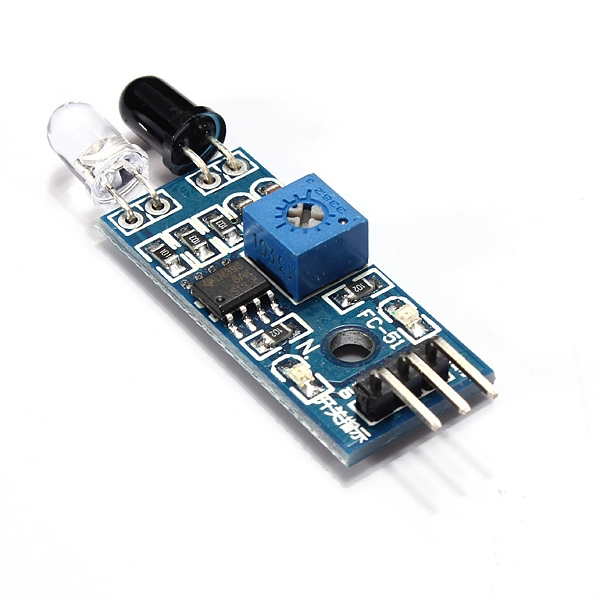

1. Wenn das Modul erkennt Hindernisse vor dem Signal, die grüne Anzeige auf der Leiterplatte Lichtpegel und zur gleichen Zeit der OUT-Anschluss ausgegeben Signal mit niedrigem Pegel, das Detektionsmodul von 2 ~ 30 cm, 35 ° Erfassungswinkel, können Test Abstand sein durch das Potentiometer einstellbar Potentiometer im Uhrzeigersinn, die Erfassungsreichweite steigt bereinigt;Gegen den Uhrzeigersinn Tuning-Potentiometer wird die Erfassungsreichweite reduziert.
2. Fühler, aktive Infrarotreflexionserkennung daher das Reflexionsvermögen und der Form des Ziels ist der Schlüssel des Erfassungsbereichs.Weiß eine schwarze Erfassungsbereich, Minimum Maximum;Kleinen Bereich der Objektabstand, großer Abstand.
3. Das Sensormodul-Ausgang OUT kann direkt an den Mikrocontroller IO-Port kann, kann auch eine 5V Relais direkt antreiben verbunden zu werden;Verbindungsmodus: Die VCC - VCC;GND - GND;Die OUT - der IO-
4. Der Komparator BENUTZT das LM393. Arbeits Stabilität;
5. Kann für 3 bis 5 V DC Netzteil Modul verwendet werden, um Strom zu versorgen.Wenn Energie an, das rote Netzkontrollleuchte leuchtet;
6. 3 mm Schraubenlöcher, leicht fixiert, Installation;

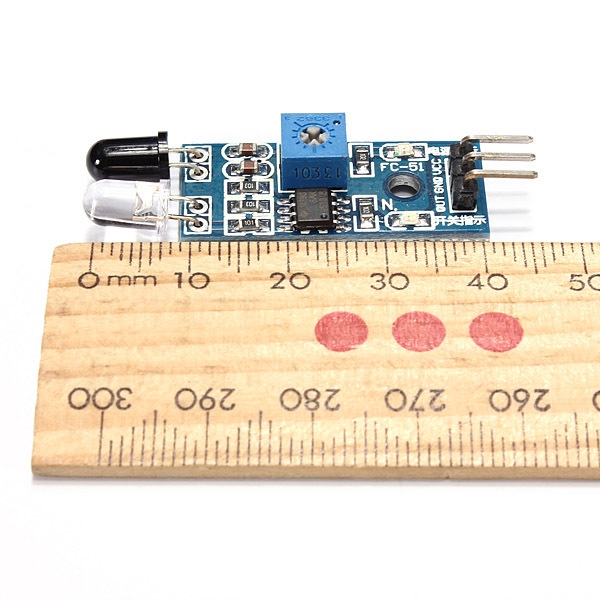

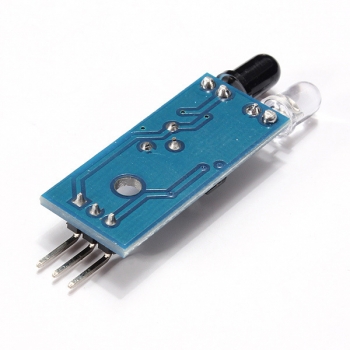

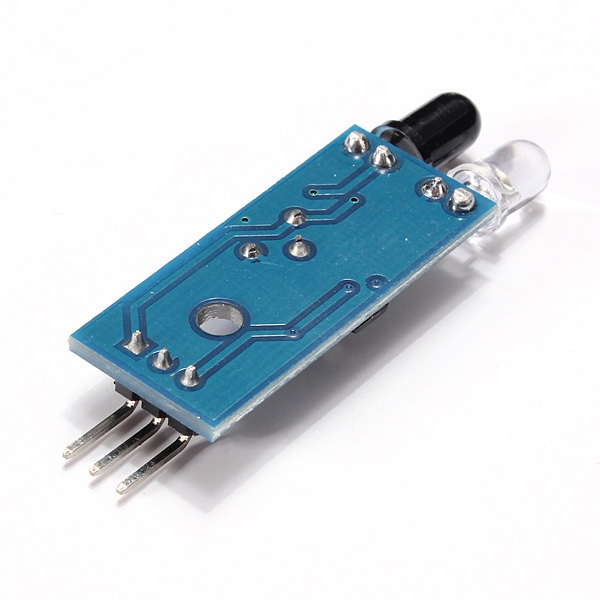

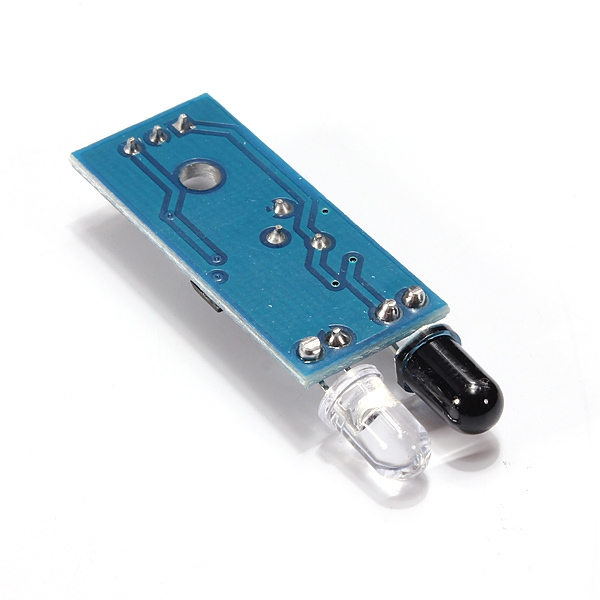

7. Leiterplattengröße: 3.2cm * 1.4cm
8. Jedes Modul wird bereits versandt vergleichen Schwellenspannung durch die Potentiometer, um eine gute, nicht besondere Umstände anzupassen, bitte nicht willkürlich das Potentiometer.

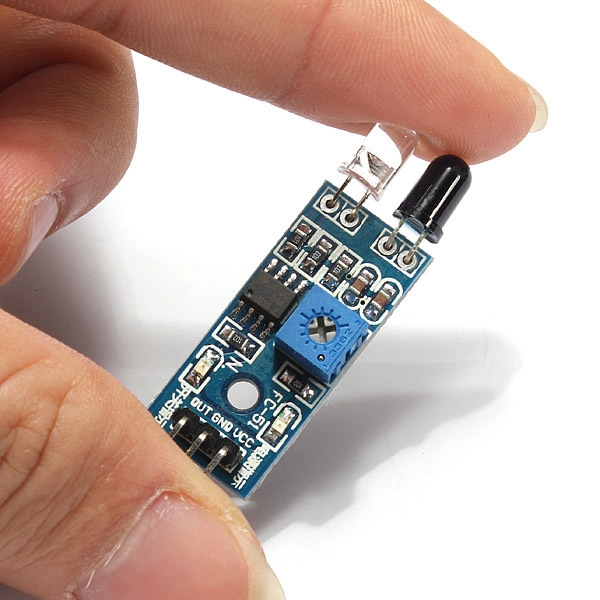

Modul Schnittstellenspezifikation:
1. VCC-Spannung 3.3 V bis 5 V-Wandler (die direkt mit Single-Chip-Microcontroller und 3.3V und 5V angeschlossen werden können)
2. GND externen GND
3. OUT des Plättchens digitale Ausgangsschnittstelle (0 und 1)
Lieferinhalt:
1 x Modul
